LEDドアランプ

HONDA オッデッセイ RA6

2007.3.8
使用したLEDはしまりす堂さんのSHD-HBWXZ4 白色 4chip Power FLUXで、これまた、フロント&センタールームランプと同じものです。


写真1
使用したLEDは3個です。明るさは単純に足し算して約54ルーメンといったところでしょうか。

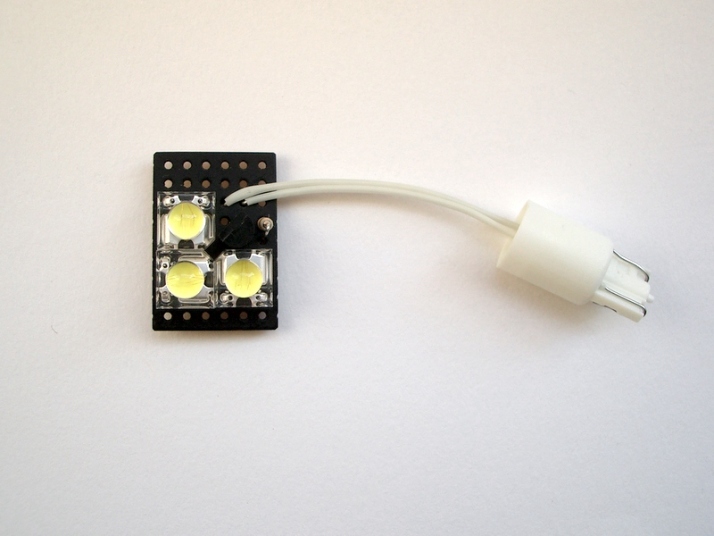

もともと5Wのウェッジ球が入っていますので、T10ウェッジベースを使って接続します。

写真2

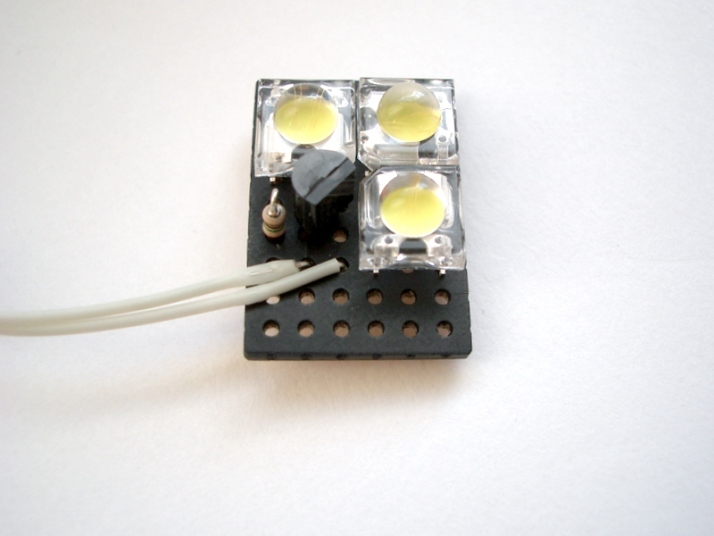

3個のLEDを直列接続し約83mA流れるようリニアレギュレータで制御しています。回路的にはフロント&センタールームランプの1列分と同じですので、そちらを参考にしてください。

写真3

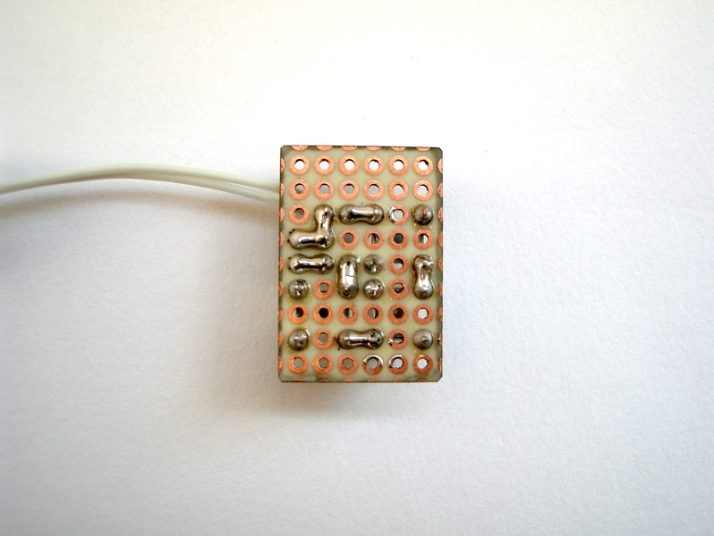

FLUXタイプのLEDは向きを工夫するとハンダブリッジだけで配線できます。

写真4
装着した様子です。
ここでは例のコ型モールを上下に貼り付けて基板を固定しています。

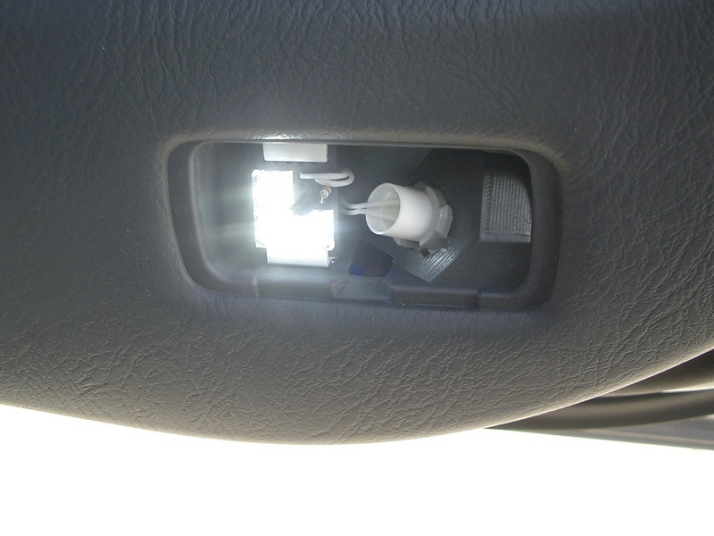

写真5

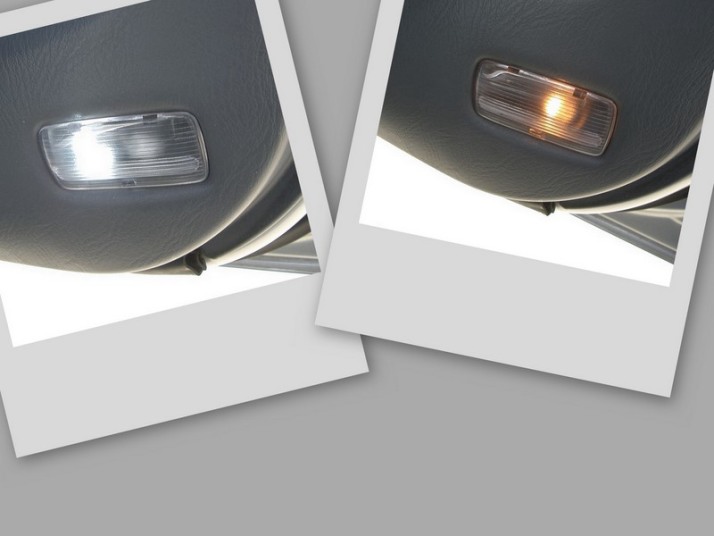

カバーをかぶせて純正と比較です。発光点が前寄りになりますが問題ないでしょう。

写真6

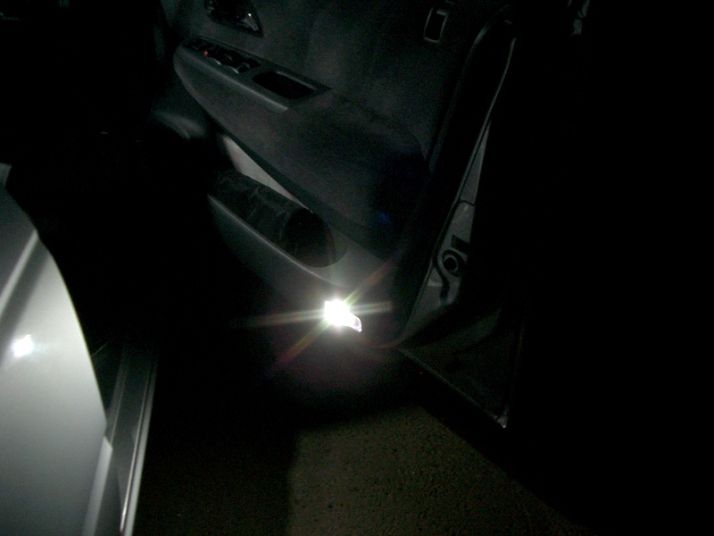

夜間、ドアを開けてみます。
足元以上にボディサイドの明るさが印象的です。
