LEDフロント＆センタールームランプ

HONDA オデッセイ RA6

2007.3.1
使用したLEDはしまりす堂さんのSHD-HBWXZ4 白色 4chip Power FLUXです。
このLEDのスペックは Vf=3.3V If=80mA 18lm 75°です。文字通り、4つのLED素子がチップ内で並列に接続されているので、砲弾型よりも実装密度を高めることができます。

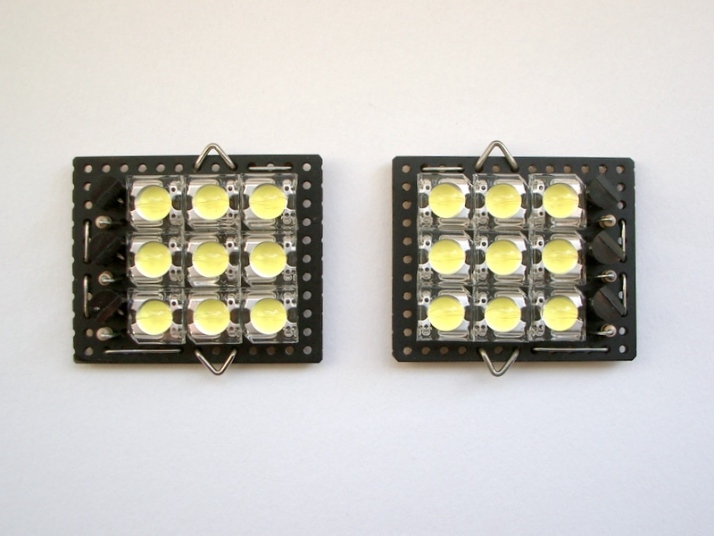

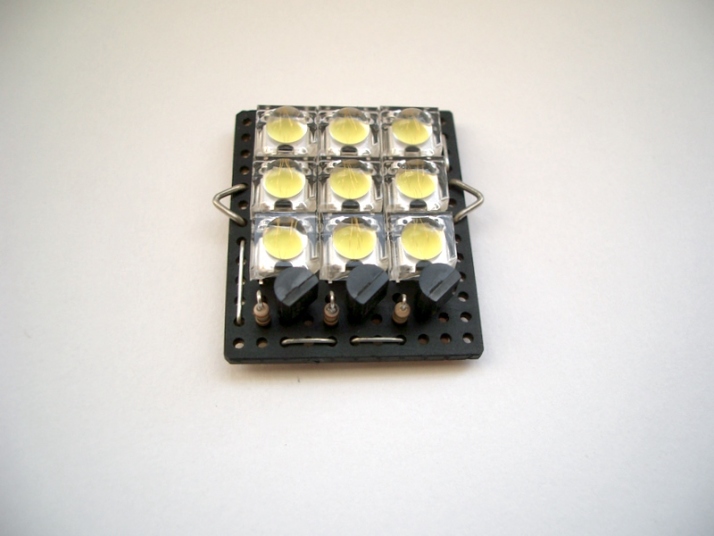

写真1	1枚の基板に9個のLEDを使用しています。フロントとセンターに各2枚ずつ、計36個です。左右対称になるように部品の配置を変えています。フロントとセンターは同じものです。 LED１個の明るさが18ルーメンとすれば、計算の上では基板当り162ルーメンになります。4個合わせて648ルーメン！

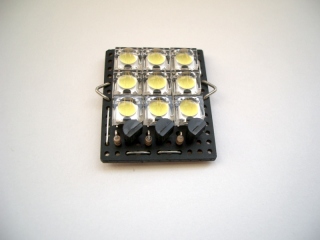

写真2	1列に3個のLEDを直列接続し、列ごとに約80mA流れるように設計しました。実測ではトータル250mA、消費電力は3Wです。純正には8Wの白熱電球が使われているので、それなりに省エネでもあるわけですね。レギュレータ・抵抗による損失が0.7Wあるので実効2.3Wです。さて、この実装密度でこの消費電力ですから、それなりに発熱します。熱によってLEDの寿命が短くなる問題があります。しかし、ルームランプは短時間しか点灯しないので温度上昇が抑えられること、また、寿命もそんなに長くなくて良いことから、まあ大丈夫だろうと割り切ることにします。

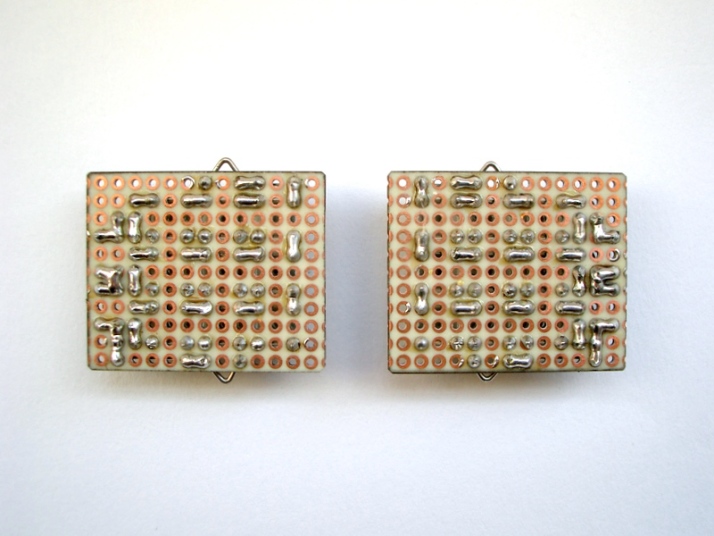

写真3	裏面です。ハンダブリッジのみで配線してます…

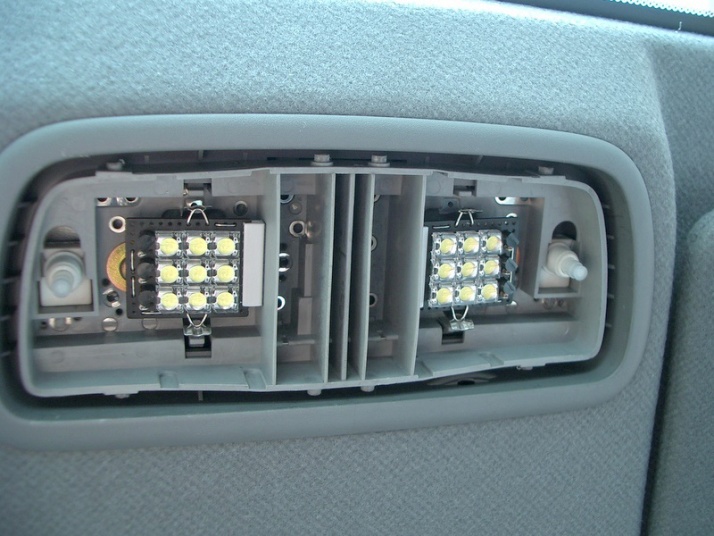

写真4	フロント側に装着した状態です。保護用のダイオードを入れていないので、＋－に気をつけなければいけません。事前にテスターで確認したところ、前方（写真では上）がプラス、後方がマイナスでした。センターも同様です。そのままでは回転してしまいますので、写真5のモールをケース側面に両面テープで貼り付け、固定します。

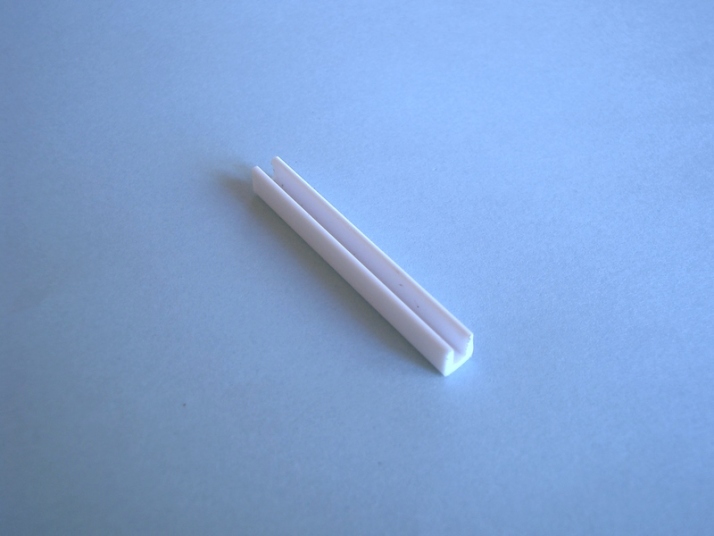

写真5	プラスチックのコ型モールです。サイズは5.5mm×5mmです。ホームセンターで「ホワイトカブセ 2.7」という名称で売っていました。1mで50円です。

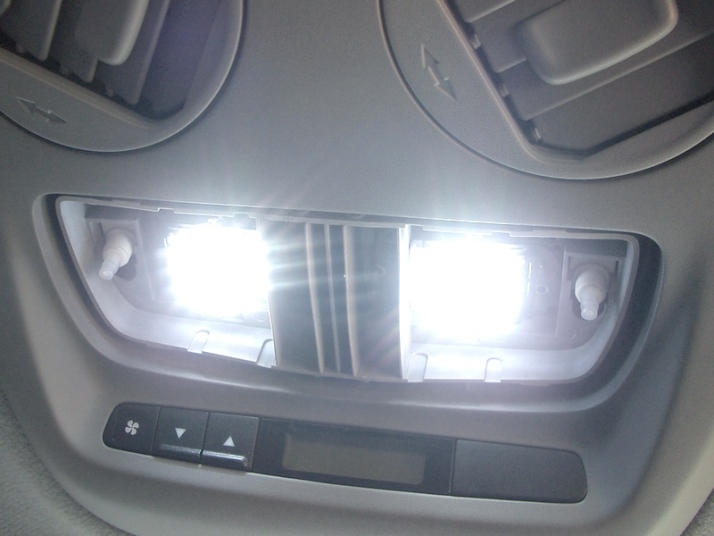

写真6	センター側を点灯してみました。昼で室内が結構明るいのですが、それでもまぶしく感じます。

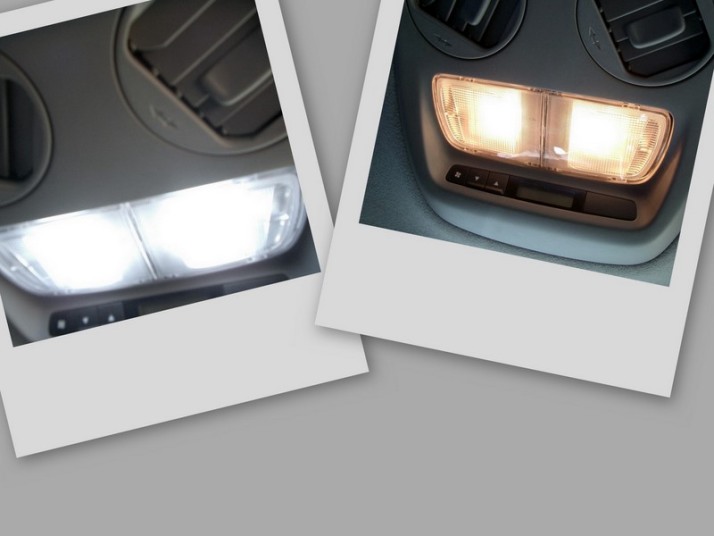

写真7	純正と比較すると、色の違いがよくわかります。

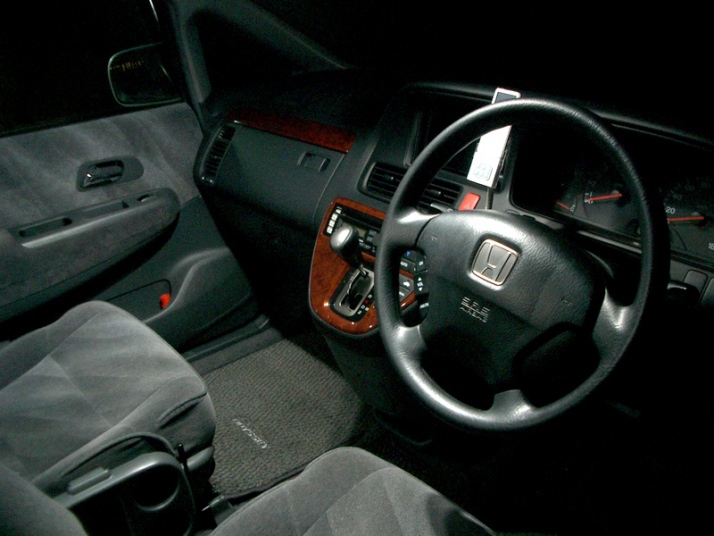

写真8	夜間に点灯した様子です。せっかく室内灯をLEDに変えても、明るさが十分でないと薄暗い街灯の下にいるようで、うら寂しい雰囲気になったりするものですけど、これは…オフィスにいる感じです。フロアまではっきり見えるので、ものを落としても探すのが楽です。

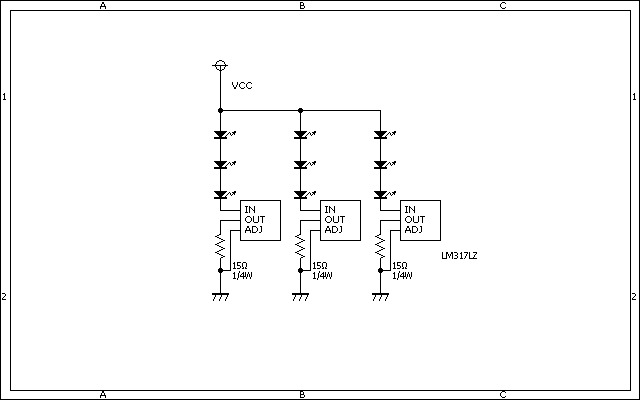

図1	回路図です。各列に可変3端子レギュレータ(LM317LZ)で83mAを流しています。定電流ですから、電圧が変動しても明るさが変わりません。
